Trụ Đèn Cao Áp Mạ Kẽm Nhúng Nóng Chuẩn ASTM A123 Giá Xưởng

Xưởng sản xuất trụ đèn cao áp mạ kẽm nhúng nóng trực tiếp từ 5m đến 30m (bát giác, tròn côn, giàn nâng hạ) bằng thép SS400 đạt chuẩn TCVN 13608:2023, BS 5649, ASTM A123. Báo giá xưởng, đủ hồ sơ CO/CQ tại trudencaoap.com. Zalo: 0886.365.247.

TRỤ ĐÈN CAO ÁP

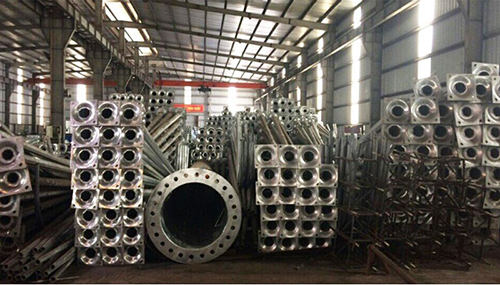

Trụ đèn cao áp tại trudencaoap.com được gia công trực tiếp tại xưởng từ phôi thép SS400 chấn liền đoạn tròn côn hoặc bát giác, mạ kẽm nhúng nóng chuẩn ASTM A123 và chịu gió tới 45 m/s. Với khẩu hiệu “Bật ánh sáng – Tắt màn đêm”, chúng tôi cung ứng đồng bộ trụ cao 5m–30m, cần đèn, khung móng C45 và đèn LED đạt TCVN 13608:2023 kèm đầy đủ CO/CQ.

Hơn 15 năm kinh nghiệm: Gia công CNC và hàn dọc tự động AWS D1.1 trực tiếp tại xưởng.

Hơn 500 dự án toàn quốc: Cấp vật tư đồng bộ cho khu công nghiệp, quốc lộ và khu đô thị.

Chuẩn ISO 9001:2015 & ASTM A123: Lớp mạ kẽm dày 65–85 µm, kiểm định cơ lý tại QUATEST 3.

1. Cấu tạo, phân loại trụ đèn cao áp và hệ sản phẩm đồng bộ

Hệ trụ đèn cao áp hoàn chỉnh gồm khung móng bulong neo C45, mặt bích đế, thân thép mạ kẽm có cửa bảng điện, cần đèn vươn và bộ đèn LED ngoài trời (xem tách lớp tại cấu tạo cơ khí từng bộ phận). Hai dòng thân cột chủ lực được phân biệt rõ theo ứng dụng:

Thân tròn côn: Tiết diện tròn cản gió thấp, đường nét mềm mại, tối ưu cho khu đô thị, công viên và đường phố cần tính thẩm mỹ cao.

Thân bát giác côn: Chấn 8 cạnh góc cứng chống xoắn vượt trội khi lắp cần đôi vươn dài, phù hợp quốc lộ, khu công nghiệp và vùng gió mạnh.

2. Tiêu chuẩn kỹ thuật, ký hiệu CAD và mặt bằng giá xưởng (5m – 30m)

Toàn bộ quy trình gia công tuân thủ TCVN 13608:2023, QCVN 07-7:2023/BXD (bắt buộc nguồn sáng LED cho dự án mới, hệ số công suất từ 0,9, L70 từ 50.000 giờ, chống xung sét 10–20 kV theo TCVN 10885-1:2015), kết cấu chịu gió 45 m/s theo BS 5649, EN 40, thép SS400/Q235B (JIS G3101, giới hạn chảy 235–245 MPa, bền kéo 400–510 MPa), hàn dọc AWS D1.1 và mạ kẽm nhúng nóng ASTM A123 (TCVN 5408:2007, dày 65–85 µm, bền 20–30 năm).

Ký hiệu chuẩn bản vẽ CAD (xem chi tiết tại thông số trụ đèn chuẩn bản vẽ): H (chiều cao cột, m); W (độ vươn cần 1.200–2.000 mm); D1/D2 (đường kính ngọn 56/60/78 mm và đáy cột); T (độ dày tôn 3,0–5,0 mm); P x Q (cửa bảng điện 85 x 350 hoặc 95 x 400 mm cách đế 600–1.000 mm, có thanh đỡ MCB và bulong tiếp địa đồng M8/M10); F (lực ngang đầu cột, daN); J (tâm bulong móng) và M (mặt bích đế cột).

Quy cách cơ khí, trọng lượng thân trụ và mức giá tham khảo tại xưởng (chưa VAT):

  • Trụ 5m – 6m (LED 50W–80W): T = 3,0 mm; D1/D2 = 56–60/132–144 mm; F = 90–105 daN; trụ 6m nặng 55–65 kg; M = 300 x 300 x 10 mm; J = 240 x 240 mm; móng M16 x 600 mm (hố 800 x 800 x 1.000 mm). Giá trụ 6m: 1.700.000 – 2.850.000 VNĐ (xem quy cách trụ 6m).
  • Trụ 7m – 8m (LED 100W–150W): T = 3,0–3,5 mm; D1/D2 = 56–60/154–191 mm; F = 95–115 daN; trụ 8m nặng 80–95 kg (3,0 mm) hoặc 95–110 kg (3,5 mm); M = 375–400 x 12 mm; J = 300 x 300 mm; móng M24 x 750 mm (hố 1.000 x 1.000 x 1.200 mm). Giá trụ 7m: 2.400.000 – 3.750.000 VNĐ; giá trụ 8m: 2.950.000 – 4.450.000 VNĐ.
  • Trụ 9m – 10m (LED 150W–200W): T = 3,5–4,0 mm; D1/D2 = 60/185–210 mm; F = 125–135 daN; trụ 10m nặng 130–160 kg; M = 400 x 400 x 12–14 mm; J = 300 x 300 mm; móng M24 x 750–800 mm (hố 1.000 x 1.000 x 1.300 mm). Giá trụ 9m: 3.450.000 – 4.950.000 VNĐ; trụ 10m: 4.150.000 – 5.850.000 VNĐ.
  • Trụ 11m – 12m (LED 200W–250W): T = 4,0–4,5 mm; D1/D2 = 60/215–240 mm; F = 135–145 daN; trụ 12m nặng 180–215 kg; M = 450 x 450 x 14–16 mm; J = 340 x 340 mm; móng M24/M27 x 1.000 mm (hố 1.200 x 1.200 x 1.500 mm). Giá tham khảo: 4.900.000 – 6.800.000 VNĐ.
  • Trụ pha 14m – 30m và phụ kiện: Đa giác tôn 4,0–8,0 mm, móng M27–M30 (8–12 bulong), giá từ 14.500.000 đến trên 65.000.000 VNĐ. Cần đèn rời 380.000 – 1.450.000 VNĐ/bộ; khung móng C45 từ 250.000 – 650.000 VNĐ/bộ (đối chiếu báo giá trụ đèn cao áp mới nhất).

3. Phân vùng gió TCVN 2737:2023, thi công móng C45 và xu hướng chiếu sáng mới

  • Chọn độ dày tôn theo vùng gió và sơn kép Duplex: Vùng nội địa I–II (65–95 daN/m2) dùng tôn chuẩn 3,0–3,5 mm; vùng ven biển, hải đảo III–IV (125–155 daN/m2) cần tăng tôn thêm 0,5–1,0 mm, hàn gân tăng cứng chân đế và phủ hệ sơn kép Duplex (mạ kẽm nhúng nóng kết hợp sơn tĩnh điện hoặc Epoxy/PU 2 thành phần).
  • Chuẩn móng bulong C45 và bước cột S = 3H–4H: Bulong neo C45 tiện ren dài 100–120 mm, mạ kẽm đầu ren, đủ 2 bộ ecu kèm long đen phẳng và vênh. Đổ bê tông mác 200–250 để ren nhô cao 80–100 mm, đặt ống HDPE Ø50–65 mm xuyên tâm, dưỡng hộ 7–14 ngày trước khi dựng và đấu tiếp địa không quá 10 Ohm theo TCVN 9385:2012.

Bên cạnh chiếu sáng LED hiệu suất 130–170 lm/W, xưởng còn gia công cột đèn thông minh Smart Pole / IoT (tích hợp Dimming 0–10V/DALI, camera, Wi-Fi), trụ kiến trúc ngọn Ø78 mm và dòng cột chuyên dụng cho sân Pickleball, trụ đèn sân tennis (6m–8m) cùng trụ đèn sân bóng đá (10m–14m). Xem hướng dẫn chọn cấu hình tại mục tư vấn chọn trụ và thi công.

4. Dự án thực chiến và danh mục tra cứu báo giá trực tiếp tại xưởng

Hoạt động theo phương châm “Cố gắng hơn nữa – Làm tốt hơn nữa”, xưởng đã bàn giao trọn bộ hồ sơ CO/CQ, kiểm định lớp mạ QUATEST 3 cho nhiều dự án lớn: KCN Trần Đề (Sóc Trăng), KCN Bảo Minh (Nam Định), KCN Phong Điền (Thừa Thiên Huế), KCN Tam Anh – Việt Hàn (Quảng Nam), KĐT Waterpoint Nam Long (Long An), VSIP 2 Mở Rộng (Bình Dương) và Cầu vượt ngã ba Dầu Giây (Đồng Nai).

Tra cứu đơn giá gốc không qua trung gian tại chuyên mục Báo giá tại xưởng:

5. Hỏi đáp kỹ thuật nghiệm thu công trường

Trọng lượng hoàn thiện của trụ đèn cao áp 6m, 8m, 10m và 12m là bao nhiêu kg?

Thân trụ thép SS400 hoàn thiện (chưa tính cần rời và móng) nặng khoảng 55–65 kg (trụ 6m tôn 3,0 mm), 80–110 kg (trụ 8m tôn 3,0–3,5 mm), 130–160 kg (trụ 10m tôn 3,5–4,0 mm) và 180–215 kg (trụ 12m tôn 4,0 mm).

Cách kiểm tra lớp mạ kẽm nhúng nóng đạt chuẩn ASTM A123 tại công trường?

Dùng máy đo lớp phủ từ tính kiểm tra trực tiếp trên thân cột đạt trung bình 65–85 µm, bề mặt mạ sáng đều, phủ kín cả mặt trong lẫn mặt ngoài và khớp phiếu kiểm định xuất xưởng.

Hố móng trụ đèn cao áp đổ sâu bao nhiêu và chờ bao lâu mới cẩu dựng?

Hố móng sâu từ 1.000 mm (trụ 6m), 1.200 mm (7m–8m), 1.300 mm (9m–10m) đến 1.500 mm (11m–12m), đổ bê tông mác 200–250 kèm ống HDPE Ø50–65 mm và dưỡng hộ tối thiểu 7–14 ngày trước khi dựng trụ.

Khoảng cách giữa hai trụ đèn cao áp bao nhiêu mét để tránh tối mặt đường?

Theo TCVN 13608:2023, bước cột S bố trí từ 3H đến 4H (ví dụ trụ 8m cách nhau 24m–32m, trụ 10m cách nhau 30m–40m) để đảm bảo độ đồng đều độ chói từ 0,4 trở lên trên mặt đường.

Tư vấn bản vẽ kỹ thuật và nhận báo giá trụ đèn cao áp trực tiếp tại xưởng

Quý chủ đầu tư và nhà thầu cần bóc tách khối lượng theo bản vẽ Shopdrawing, tư vấn độ dày tôn theo phân vùng gió, nhận chứng chỉ CO/CQ và báo giá chiết khấu trực tiếp tại trudencaoap.com, vui lòng liên hệ ngay bộ phận kỹ thuật:

SẢN PHẨM TRỤ ĐÈN CAO ÁP MỚI NHẤT

DANH MỤC

Tiêu chuẩn xuất xưởng

  • Vật liệu: Thép SS400 (JIS G3101) dày 3,0–8,0 mm, 1 đường hàn dọc AWS D1.1.
  • Bề mặt: Mạ kẽm nhúng nóng ASTM A123 dày 65–85 µm, tùy chọn sơn kép Duplex.
  • Thiết kế: Chịu gió tới 45 m/s (BS 5649, EN 40, TCVN 2737:2023) và TCVN 13608:2023.
  • Hồ sơ: Đủ ISO 9001:2015, CO/CQ và kiểm định cơ lý, lớp mạ QUATEST 3.

Quy cách gia công tại xưởng

Chấn trực tiếp trụ tròn côn, bát giác liền đoạn cao 5m đến 12m và trụ đa giác giàn nâng hạ 14m – 30m đồng bộ khung móng bulong neo thép C45 (M16, M24, M27, M30).

Hỗ trợ bóc tách bản vẽ dự án

Gửi bản vẽ Shopdrawing để nhận tư vấn vùng gió và báo giá gốc trực tiếp tại xưởng:
